7.10.1 Webcam LogiLink WC0002B bzw. Edimax IC-1510Wg einrichten
21.05.2010



7.10.1.1 Webcam Infos

Einen Testbericht und weitere Informationen finden Sie auf burgermeisters.de unter der Rubrik "Warentest" ( http://www.burgermeisters.de/knowhow/Warentest/Warentest-Internet.htm ).





7.10.1.2 Benötigte Geräte und Tools

1. Webcam LogiLink WC0002B oder Edimax IC-1510Wg mit Zubehör und Firmware V1.30 ( http://www.logilink.org/content/support/download.htm )
2. z.B. AVM FRITZ!Box Fon WLAN 7170 oder 7270 mit LAN- und WLAN-Netzwerk
3. Computer mit Windows XP und Internet Explorer am LAN-/WLAN-Netzwerk angeschlossen
4. Internet-Provider und -Domain



7.10.1.3 Dynamic DNS Account beantragen und einrichten

Für den direkten Abruf der Webcam-Bilder und -Streams im Internet benötigt man eine feste IP-Adresse. Da der -Provider für die Fritzbox bei jedem Login und täglich eine neue IP-Adresse vergibt, braucht man einen zusätzlichen Provider der eine feste Adresse anbietet und dynamisch auf die aktuelle Adresse umleitet. Die aktuelle IP-Adresse wird hierzu von der Fritzbox automatisch dem DNS-Provider mitgeteilt.

Der Provider DynDNS (http://www.dyndns.com/) stellt z.B. eine dynamische DNS zur Verfügung. Hier kann man einen Account und eine DNS beantragen.

Die Einrichtung wird dann unter folgendem Link durchgeführt:
https://www.dyndns.com/account/login.html
-> My Host -> Add Host Services



7.10.1.4 Webcam Vorbereitung

1. Webcam Firmware Version V1.30 download von http://www.logilink.org/content/support/download.htm (Achtung, es gibt Versionen mit und ohne WLAN)
2. Von der Installtions-CD das Tool "IP Camera Admin" (Admin Utility) der Webcam auf dem Computer installieren
3. Webcam am LAN-Netzwerk und am Netzteil anschließen
4. Das Tool "IP Camera Admin" starten
5. Auto Discover anklicken und warten bis die Webcam mit Namen (z.B. IC-5DFF1B) gefunden wurde
6. Den Webcam-Namen anklicken
7. Icon "Detail Setting" anklicken
8. Name: admin, Password: 1234, OK
9. Im Menü nach rechts wandern, bis "Tools"
10. Icon "Firmware Update" anklicken
11. Im Folgenden ist es wichtig, dass die Stromversorgung nicht unterbrochen wird
12. Firmware-Datei auswählen, Öffnen
13. Die Firmware wird auf die Webcam übertragen
14. Kurze Zeit nach der Übertragung die Reset-Taste der Webcam (siehe Loch im Gehäuseboden) mit einem Stift für ca. 10 Sekunden gedrückt halten
15. Das Tool "IP Camera Admin" neu starten
16. Warten bis die Webcam wieder gefunden wurde
17. Im Menü "Network Settings" auswählen
    - DHCP: Disable (feste IP-Adresse, damit die Cam mit dem Wartungs-Tool gefunden werden kann)
    - IP Adresse: 192.168.178.250
    - Subnet Mask: 255.255.255.0
    - Gateway: 192.168.178.1 (entsprechend der Belegung in der Fritzbox)
    - DNS Server: 192.168.178.1 (entsprechend der Belegung in der Fritzbox, wichtig für das automatische Senden von Emails)
    - Video Port: 4321
    - Web Port: 8080
    - OK
18. Im Menü nach rechts wandern, bis "Users"
    - Neues Administrator-Password setzen und merken
19. Das Tool "IP Camera Admin" schließen

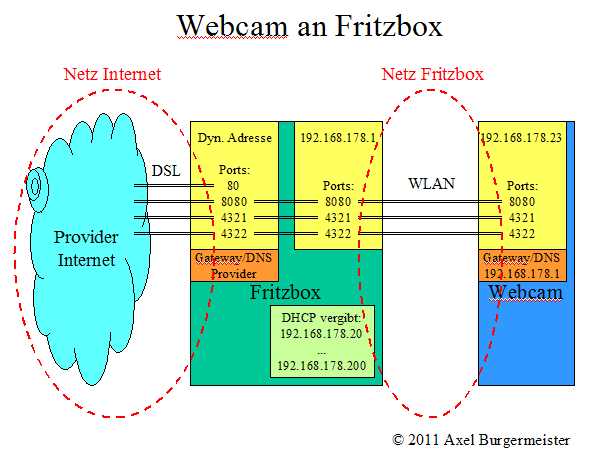

7.10.1.5 Fritzbox für Webcam einrichten

Im folgenden bitte den Namen "talky" durch den eigenen DynDNS-Namen ersetzen.

1. Fritzbox Startcenter aufrufen
2. Menü Einstellungen auswählen
3. Erweiterte Einstellungen -> System -> Ansicht
4. "Expertenansicht aktivieren" auswählen
5. Erweiterte Einstellungen -> Internet -> Freigaben -> Portfreigaben
6. "Neue Portfreigabe" (für Webcam-Bedienung)
    - Portfreigabe aktiv für "Andere Anwendungen"
    - Bezeichnung " HTTP-Server"
    - Protokoll "TCP"
    - von Port "8080" bis Port ""
    - an Computer "Webcam"
    - an IP-Adresse
    - an Port "8080"
7. Erweiterte Einstellungen -> Internet -> Freigaben -> Portfreigaben
8. "Neue Portfreigabe" (für Video-Zugang)
    - Portfreigabe aktiv für "Andere Anwendungen"
    - Bezeichnung "HTTP-Server"
    - Protokoll "TCP"
    - von Port "4321" bis Port "4322"
    - an Computer "Webcam"
    - an IP-Adresse
    - an Port "4321" bis Port "4322"
9. Erweiterte Einstellungen -> Internet -> Freigaben -> Portfreigaben
10. Menü "Dynamic DNS" auswählen
    - "Dynamic DNS benutzen" auswählen
    - Dynamic DNS-Anbieter "dyndns.org"
    - Domainname "talky.dyndns.org"
    - Benutzername "mustermann"
    - Kennwort "***"
    - Kennwortbetätigung "***"
    - Übernehmen
11. Erweiterte Einstellungen -> WLAN -> Funknetz
12. WLAN einschalten mit "WLAN-Funknetz aktiv"
13. "WLAN-Zugang auf die bekannten WLAN-Geräte beschränken" auswählen
14. "WLAN-Gerät hinzufügen" anklicken
    - Hier die MAC-Adresse des WLAN-Netzwerkgerätes (siehe Typenschild der Webcam) eintragen

Jetzt sollte die Webcam über das Internet erreichbar sein.





7.10.1.6 Webcam einrichten

Die Webcam muss noch über das LAN-Kabel angeschlossen sein, dann über den Internet Explorer konfigurieren (es funktioniert nur mit dem Internet Explorer).
Im folgenden bitte den Namen "talky" durch den eigenen DynDNS-Namen ersetzen.

Aufruf: http://talky.dyndns.org:8080/index.htm

Menü "Kamera"
- Resolution : "640X480"
- Image Quality : "Highest"
- Max Framerate : "25"
- Frequency: "Outdoor"
- Brightness : "50"
- Contrast : "50"
- Saturation : "50"
- Hue : "50"
- Whiteness : "10"
- "Enable Auto Exposure"
- Apply

Hinweis: Bei Außensicht der Webcam, sollte die Frequency auf "outdoor" eingestellt sein, dann gibt es keine Belichtungs-Übersteuerung (rosa-Farbstich). Ein generelles Problem hat die Belichtungsautomatik der Kamera: Bei großer Helligkeit kann das Bild flackern. Hier schafft ein Pol-Filter vor dem Objektiv Abhilfe.

Menü "LAN"
- UPnP "Enable", Apply
- LoginFree, Filename : "livecam.jpg", Apply
- Dynamic DNS, Enable DDNS : "Disable", Apply (Achtung, es muss Disable sein!)

Menü "WLAN"
- Wirless Connection : "Enable"
- "Refresh" bis das eigene WLAN-Netz sichtbar ist
- SSID : "Name des eigenen WLAN-Netzes"
- Authentication : "WPA-PSK"
- Encyption Type : "TKIP"
- WPA Pre-Shared Key : "WPA-Schlüssel aus der Fritzbox"
- Apply

Menü "E-Mail & FTP" - E-Mail
Recipient E-Mail Address : Ziel-Email-Adressname
SMTP Server : SMPTP-Server-Adressname
Sender E-Mail Address : Absender-Email-Adressname
SMTP Authentication : "Enable"
User Name : Absender-Email-Username
Password : Absender-Email-Password

Menü "E-Mail & FTP" - FTP Configuration
FTP Server : IP-Adresse der Homepage beim Provider *)
FTP Port : "21"
User Name : Homepage FTP-Username
Password : Homepage FTP-Password
Remote Folder : "webcam"
Passive Mode : "Enable"

*) Hinweis: Für den FTP-Server kann der Eintrag nicht mehr als 20 Zeichen haben (bei Firmware-Version 1.30). Das Problem kann durch Verwendung der IP-Adresse umgangen werden. Die IP-Adresse einer Domain kann man z.B. bei http://whois.to/ ermitteln.

Menü "Schedule"
- Enable FTP Schedule : "Enable"
- Time Interval : Upload one image to FTP server every "5" minute(s)
- File Control : Overwrite file with the same filename : "livecam.jpg"
- Enable E-Mail Schedule : "Enable"
- Time Interval : Send one image every 1 hour(s)
- Apply

Hinweis: Wenn die Webpage bei einem Provider ist und der FTP-Upload
öfter als alle 5 Minuten genutzt wird, ist der Traffic sehr hoch, der bei
Überschreitung einer Grenze hohe Kosten verursachen kann.



7.10.1.7 Bild per FTP in der Homepage einbauen

Im folgenden Code bitte den Namen "http://www.burgermeisters.de/" durch den eigenen Homepage-Namen ersetzen ersetzen.

HTML-Code:
<img src="http://www.burgermeisters.de/webcam/livecam.jpg">



7.10.1.8 Bild direkt von der Cam in der Homepage einbauen

Im folgenden Code bitte den Namen "talky" durch den eigenen DynDNS-Namen ersetzen.

HTML-Code:
<img src="http://talky.dyndns.org:8080/livecam.jpg">


7.10.1.9 Livestream anzeigen

In der Kamera-Einstellung einen User einrichten:
User 1: gast
Password: 1234

Im Browser folgenden Link aufrufen:
http://gast:1234@talky.dyndns.org:8080/snapshot.cgi

Nur wenn ein User eingerichtet ist, kann mit dem Link ohne Password-Eingabe der Livestream gesehen werden.



7.10.1.10 Livestream mit Java-Script in der Homepage einbauen

Hinweis: Der Livestream belastet die Webcam sehr stark und kann bei häufiger Nutzung vermehrt zu Ausfällen der Kamera führen.

Im folgenden Code bitte den Namen "talky" durch den eigenen DDNS-Namen ersetzen.

HTML-JavaScript-Code:

<!-- Livebilder, so schnell wie es zu lässt -->
<script type="text/javascript" language="JavaScript">
newImage = new Image();
function LoadNewImage()
{
var unique = new Date();
document.images.webcam.src = newImage.src;
newImage.src = "http://talky.dyndns.org:8080/livecam.jpg?time=" + unique.getTime();
}
function InitialImage()
{
var unique = new Date();
newImage.onload = LoadNewImage;
newImage.src = "http://talky.dyndns.org:8080/livecam.jpg?time=" + unique.getTime();
document.images.webcam.onload="";
}
</script>

<img src="http://talky.dyndns.org:8080/livecam.jpg" name="webcam" onload="InitialImage()">



7.10.1.11 Problem-Behebung

1 Nach einem Firmware-Update ist die Kamera nicht mehr ansprechbar
Lösung:
1. Kurze Zeit nach der Übertragung der Firmware muss die Reset-Taste der Webcam (siehe Loch im Gehäuseboden) mit einem Stift für ca. 10 Sekunden gedrückt werden
2. Für den ersten Kontakt, sollte das Tool "IP Camera Admin" verwendet werden, auf jeden Fall das Tool neu starten
3. Warten bis die Webcam wieder gefunden wurde, dass ist dann der Fall, wenn in der linken Spalte z.B. der Name IC-478B86 erscheint
4. Durch das Klicken auf den Namen, kann die Kamera nur mit den Default-Einstellungen (Name: admin, Password: 1234) erreicht werden, denn alle vorher eingestellten Daten gehen mit dem Firmware-Update verloren.

2 Das Bild hat einen Rosa-Farbstich
Lösung: Bei heller Außensicht der Webcam, sollte die Frequency auf "outdoor" eingestellt sein, dann gibt es keine Belichtungs-Übersteuerung (rosa-Farbstich)

3 Das Bild ist bei Dämmerung zu dunkel
Lösung: Wenn auch bei Dämmerung noch ein Bild sichtbar sein soll, muss jedes mal von Hand die Frequency zwischen "outdoor" und "50Hz" umgestellt werden. Die beste Lichtempfindlichkeit erreicht die Firmware-Version 1.30.

4 Das Bild ist unscharf
Lösung: Das Objektiv lässt sich drehen und verändert so die Schärfe des Bildes. Des weiteren ist die Bildschärfe auch noch von der Firmware abhängig, die neueren Versionen führen eine Bildglättung durch, die das Bild unschärfer macht. Am schärfsten arbeitet die Version 1.30.

5 Das Bild flackert
Lösung: Ein generelles Problem hat die Belichtungsautomatik der Kamera: Bei großer Helligkeit kann das Bild flackern. Dieses liegt an dem billigen Bildsensor, der für extreme Lichtverhältnisse nicht ausgelegt ist.
Das Problem konnte ich mit einem vorgestecktem Polarisationsfilter eindämmen. Ein Polfilter unterdrückt Reflexionen, aber er dämpft auch das direkt polarisierte Licht aus dem Himmel. Auf jeden Fall wird dadurch die überempfindliche Steuerung beruhigt und das Flackern unterbunden.
Eine andere Lösung könnte auch Erfolg haben: Reduzierung des Kontrasts und der Saturation. Auch wenn wegen der aktivierten Automatik die geänderte Bildeinstellung nicht sichtbar ist, kann vielleicht dadurch das Flackern beseitigt werden.

6 Das Bild der Kamera ist unbrauchbar und zeigt falsche Farben
Lösung: Im Steuerungsprogramm den "Reboot" starten oder Stromversorgung der Kamera unterbrechen und wieder neu anschließen

7 Die Kamera zeigt kein Bild und ist nicht ansprechbar
Lösung: Stromversorgung der Kamera unterbrechen und wieder neu anschließen

8 Über das Internet ist kein Livestream sichtbar und die Kamera nicht erreichbar
Lösung: DynDNS hat nicht die aktuelle IP-Adresse bekommen. bei DynDNS einloggen und die IP-Adresse prüfen und in der Fritzbox eine neue IP-Adresse anfordern (bei der FRITZ!Box 7220: Einstellungen -> Internet -> neu verbinden).

Falls es noch Probleme gibt, können Sie gern bei uns nachfragen.


7.10.2 Webcam History erzeugen


7.10.2.1 webcamXP

Tool webcamXP aufrufen

Monitor -> Live view
rechte Maustaste ins Bild -> Network Cameras -> Connect
Webcam auswählen und Daten einstellen

rechte Maustaste ins Bild -> Network Cameras -> Video Format -> 640x480

Optionen -> Generelle Einstellungen
- überall: "C:\Server\docs\http\webcamxp5\"

Optionen -> Overlay / Logo
- Display date/time header

Optionen -> Kompression / WM9 Profile
- Videokompressionsfilter: "Xvid MPEG-4 Codec"
- Audio Kompressionsfilter: "MPEG Layer-3"

Überwachen -> Live view / Quell Auswahl / Steuerung -> Quelle auswählen
- Feld 1 anklicken

Web / Broadcast -> Broadcast
- IP Adresse / Hostname: "talky.dyndns.org"
- Webserver Port: "8090" (diesen Port auch in der Fritzbox freischalten)
- Aktivieren

Tools -> Optionen
- Mit Windows starten

Tools -> Optionen
- Minimiert starten

Monitor -> Gallery
Zeiten einstellen
Activate

Rechner neu starten



7.10.3 WLAN-Router D-Link DIR-301 und FRITZBox einrichten
WLAN-Router D-Link DIR-301 im Zusammenspiel mit der FRITZBox 5140, 7170 oder 7270.


FRITZBox Fon 5140 oder andere:
  IP-Addr.: 192.168.178.1
  Ports 8080, 4321, 4322 für TCP freigeben

D-Link DIR-301:
  IP-Addr.: 192.168.0.1, TCP
  Gateway/DNS: 192.168.178.1
  Ports 8080, 4321, 4322 für TCP freigeben

Webcam:
  IP-Addr.: 192.168.0.111, TCP
  Gateway/DNS: 192.168.0.1
  Ports: 8080, 4321, 4322 für TCP


7.10.4 Direkter .htaccess-Login über Browser-Adresszeile ohne Login-Fenster

Ein direkter .htaccess-Login über die Browser-Adresszeile ohne ein aufkommendes Login-Fenster ist auf diese Weise möglich:

http://<Username>:<Password>@<URL>

ftp://<Username>:<Password>@<URL>



7.10.5 Webcam per Script einstellen

Im folgenden bitte den Namen "talky" durch den eigenen DynDNS-Namen ersetzen.

Login:
http://<username>:<password>@talky.dyndns.org:8080

Seite für Steuerung
http://talky.dyndns.org:8080/camera_left.asp

Umstellen auf 50Hz bei Dämmerung
http://talky.dyndns.org:8080/form/camera/camera_control?frequency=50&autoexposure=ON

Umstellen auf Outdoor bei Tag
http://talky.dyndns.org:8080/form/camera/camera_control?frequency=0&autoexposure=ON


Beispiel Perl-Script Version 1
use LWP::UserAgent;
my $ua = LWP::UserAgent->new;
# Login and change frequency=50
$req = HTTP::Request->new(GET => 'http://talky.dyndns.org:8080/form/camera/camera_control?frequency=50&autoexposure=ON');
$req->authorization_basic('admin', 'password');
$data = $ua->request($req)->as_string;
print $data;


Beispiel Perl-Script Version 2 (funktioniert aus unbekannten Gründen nicht)
use LWP::Simple;
# Login and change frequency=50
$data = get('http://talky.dyndns.org:8080/form/camera/camera_control?frequency=50&autoexposure=ON');
print $data;


Besucher seit 30.01.2003:

© 2013 Burgermeister  | Home | Main Server | Mirror Server | Kontakt | Impressum | Datenschutz
